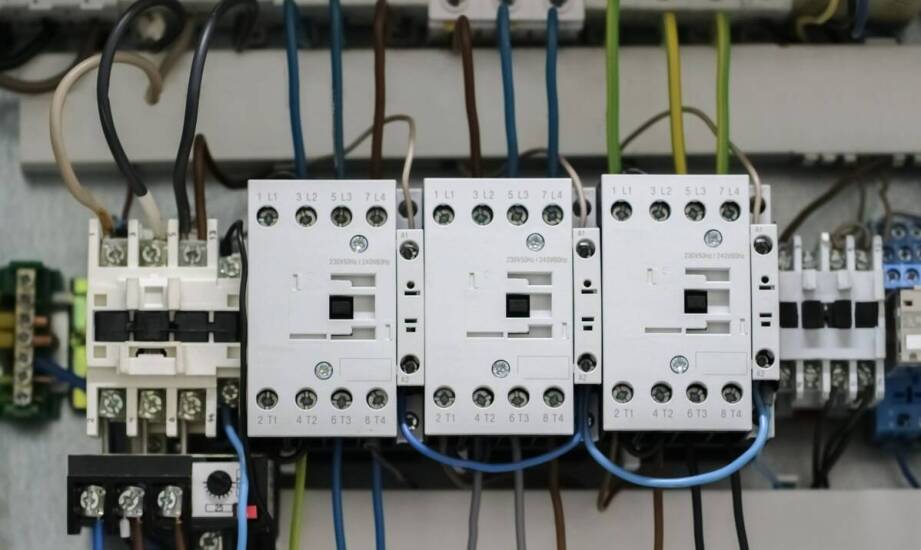

Jak liczba i typ dodatkowych styków w styczniku wpływają na sterowanie i sygnalizację

Instalator budujący rozdzielnicę w automatyce przemysłowej często ogranicza się do stycznika z jednym stykiem pomocniczym. Taka konfiguracja uniemożliwia sygnalizację stanu pracy i wdrożenie blokad między urządzeniami w obwodzie sterowania. Dodanie przekaźników zewnętrznych, choć funkcjonalnie rozwiązuje problem, komplikuje układ, zwiększa zużycie miejsca i podnosi koszty montażu w szafie rozdzielczej.

Zastosowanie styków pomocniczych w sterowaniu i sygnalizacji

Styki pomocnicze przekazują sygnały o stanie załączenia stycznika do obwodów sterowania, podtrzymania i sygnalizacji. Ich działanie jest mechanicznie powiązane z ruchem głównych styków roboczych, ale służą one wyłącznie do pracy w obwodach o niskim prądzie. Jedną z ich fundamentalnych ról jest realizacja samopodtrzymania. Po naciśnięciu przycisku startowego cewka stycznika zostaje zasilona, a jego styki robocze się zamykają. Równocześnie zamyka się również pomocniczy styk normalnie otwarty (NO), który tworzy równoległą ścieżkę dla prądu, omijając przycisk. Dzięki temu po zwolnieniu przycisku stycznik pozostaje załączony.

Kolejnym kluczowym zastosowaniem jest sygnalizacja. Lampka kontrolna na drzwiach szafy sterowniczej, podłączona do styku NO, informuje operatora o faktycznym stanie pracy urządzenia. Świecąca lampka to jednoznaczny sygnał, że cewka stycznika jest pod napięciem i silnik powinien pracować. Jest to prosta, ale niezawodna forma informacji zwrotnej, kluczowa dla diagnostyki i bezpieczeństwa. W logice sterowania równie ważne są blokady wzajemne, które uniemożliwiają jednoczesne załączenie dwóch styczników o przeciwstawnych funkcjach, np. w układach nawrotnych silnika (prawo-lewo). Obwód sterowania cewki jednego stycznika prowadzi się przez styk normalnie zamknięty (NC) drugiego. Dzięki temu załączenie pierwszego stycznika powoduje rozwarcie jego styku NC, fizycznie przerywając obwód zasilania cewki drugiego.

Różnice w konfiguracjach styków wpływają na logikę całego układu. Styk normalnie otwarty (NO) pozostaje rozwarty w stanie spoczynku i zamyka się dopiero po załączeniu cewki, co jest idealne do aktywacji sygnałów lub podtrzymania. Styk normalnie zamknięty (NC) działa odwrotnie – jest zwarty, gdy cewka nie pracuje, a otwiera się po jej zasileniu, co wykorzystuje się w obwodach bezpieczeństwa i blokadach. Istnieją też styki przełączne (CO), które łączą wspólny biegun z jednym z dwóch wyjść (NO lub NC), co pozwala na przełączanie obwodów w złożonych sekwencjach sterowania, np. jednoczesne gaszenie jednej lampki i zapalanie drugiej.

Dobór liczby torów i ograniczenia rozbudowy

Liczbę i typ styków dobiera się do konkretnych wymagań układu. Prosty obwód startu silnika z podtrzymaniem i sygnalizacją wymaga jednego styku NO. Blokady wzajemne dwóch styczników potrzebują co najmniej po jednym styku NC w obwodach sterujących powiązanych urządzeń. Bardziej zaawansowane systemy, gdzie konieczna jest kontrola położenia aparatu w systemach rozdziału energii, mogą wykorzystywać kilka styków – na przykład do sygnalizacji stanu „załączony”, „wyłączony” lub „awaria”. W złożonych instalacjach przemysłowych sygnały ze styków trafiają do sterowników PLC jako cyfrowe wejścia. Dzięki nim sterownik otrzymuje potwierdzenie wykonania polecenia i może realizować kolejne kroki programu.

Gdy wbudowane tory okażą się niewystarczające, stycznik można rozbudować. Służą do tego dodatkowe Styki pomocnicze w postaci bloków montowanych czołowo lub bocznie. Rozwiązanie to ma jednak swoje ograniczenia. Przede wszystkim blok musi być kompatybilny mechanicznie i elektrycznie z daną serią aparatu – akcesorium przeznaczone dla jednej serii styczników nie będzie pasować do innej, nawet tego samego producenta. Montaż boczny zwiększa szerokość stycznika na szynie DIN, co w ciasnej rozdzielnicy może uniemożliwić montaż sąsiednich aparatów. Z kolei montaż czołowy, choć nie zmienia szerokości, zwiększa głębokość urządzenia i może utrudniać dostęp do zacisków cewki, komplikując prace serwisowe. Maksymalna liczba dodatkowych bloków również jest ograniczona, zwykle do 4-6 w zależności od modelu i wytrzymałości mechanicznej aparatu.

Prawidłowy dobór liczby i typu styków pomocniczych wynika więc bezpośrednio z analizy funkcji obwodu sterowania i planu automatyki. To potrzeby w zakresie sygnalizacji, blokad i komunikacji z nadrzędnymi systemami sterowania, a nie wymiary samego stycznika, powinny dyktować jego ostateczną konfigurację. Staranne zaplanowanie tych elementów na etapie projektowania pozwala uniknąć kosztownych przeróbek i zapewnia niezawodne działanie całej instalacji.
